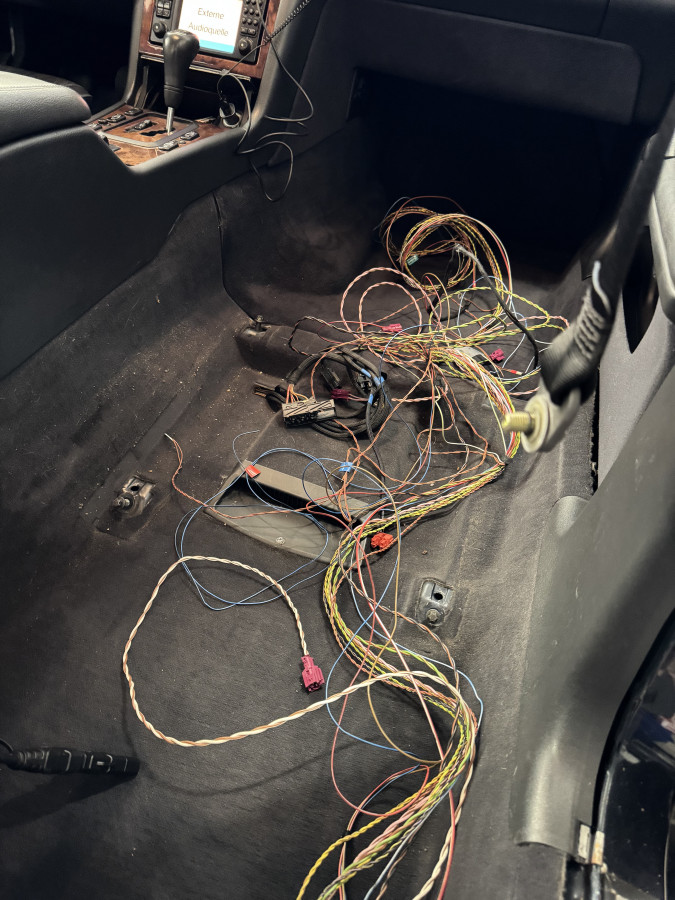

1. Comand 2 (A2)

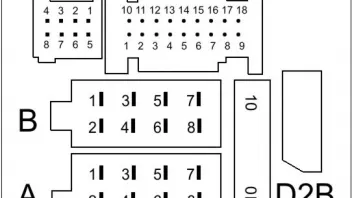

| Stecker Comand A/B/C1/C2 | ||
|---|---|---|
Stecker A Pin 01 GALA an Klemme 6 Stecker C2 Pin 02 K-Leitung (Diagnose Leitung) Pin 03 Telefon-Mute Pin 04 Klemme 30 (Dauerplus) Pin 05 Schaltspannung (E-Antenne) Pin 06 Klemme 58d (Licht) Pin 07 Kl. 15R (Zündung) Pin 08 Kl. 31 (Masse) | Stecker C1 Pin 01 TV Rot Pin 02 TV Grün Pin 03 TV Blau Pin 04 Masse TV Pin 05 Masse (Klemme 31) CD-Wechsler Pin 06 Dauerplus (Klemme 30) CD-Wechsler Pin 07 SYNC TV Pin 08 Masse ab 06/2000 – nur BR208 | Stecker C2 Pin 01 Wake up (Robert-Bosch CAN) Pin 02 NF TV rechts Pin 03 NF TV GND Pin 04 Kassette NF rechts Pin 05 Kassette NF GND Pin 06 Drehzahlfühler rechts Pin 07 Innenraum CAN Schirm Pin 08 Innenraum CAN Low Pin 09 Innenraum CAN High Pin 10 Wake up D2B an CD-Wechsler/FSE Pin 11 NF TV links Pin 12 NF TV Schirm Pin 13 Kassette NF links Pin 14 Kassette NF Schirm Pin 15 Rückfahrlichtschalter Pin 16 Robert-Bosch CAN Schirm Pin 17 Robert-Bosch CAN Low Pin 18 Robert-Bosch CAN High |
Stecker B (ohne Bose) Pin 01 LS HR + Pin 02 LS HR - Pin 03 LS VR + Pin 04 LS VR - Pin 05 LS VL + Pin 06 LS VL - Pin 07 LS HL + Pin 08 LS HL – | Stecker B (mit Bose) Pin 01 an Pin 06 Boseverstärker (N40/3) Pin 02 an Pin 04 Boseverstärker (N40/3) Pin 03 an Pin 02 Boseverstärker (N40/3) Pin 04 an Pin 01 Boseverstärker (N40/3) Pin 05 an Pin 18 Boseverstärker (N40/3) Pin 06 an Pin 10 Boseverstärker (N40/3) Pin 07 an Pin 05 Boseverstärker (N40/3) Pin 08 an Pin 03 Boseverstärker (N40/3) | |
2. Boseverstärker (N40/3)
| Stecker Boseverstärker | |
|---|---|
Pin 01 Stecker B Pin 04 Pin 02 Stecker B Pin 03 Pin 03 Stecker B Pin 08 Pin 04 Stecker B Pin 02 Pin 05 Stecker B Pin 07 Pin 06 Stecker B Pin 01 Pin 07 nicht belegt Pin 08 Stecker A Pin 05 (Schaltspannung) Pin 09 Masse Pin 10 Stecker B Pin 06 Pin 11 Subwoofer H4/17 (R -) Pin 12 Subwoofer H4/17 (L -) Pin 13 LS H4/1 (VL +) | Pin 14 LS H4/2 (VR -) Pin 15 LS H4/3 (HL -) Pin 16 nicht belegt Pin 17 LS H4/4 (HR -) Pin 18 Stecker B Pin 05 Pin 19 Subwoofer H4/17 (R +) Pin 20 Subwoofer H4/17 (L +) Pin 21 LS H4/1 (VL -) Pin 22 LS H4/2 (VR +) Pin 23 LS H4/3 (HL +) Pin 24 nicht belegt Pin 25 LS H4/4 (HR +) Pin 26 12V Dauerplus |
